5 एक्सिस सीएनसी लकड़ी खराद

जिनान एपेक्स सीएनसी टेक्नोलॉजी कं, लिमिटेड चीन में 5 एक्सिस सीएनसी लकड़ी खराद के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। प्रचुर अनुभव के साथ, हम हमारे कारखाने से बिक्री के लिए उन्नत 5 अक्ष सीएनसी लकड़ी खराद खरीदने के लिए आपका हार्दिक स्वागत करते हैं। अच्छी सेवा और गुणवत्तापूर्ण उत्पाद उपलब्ध हैं।

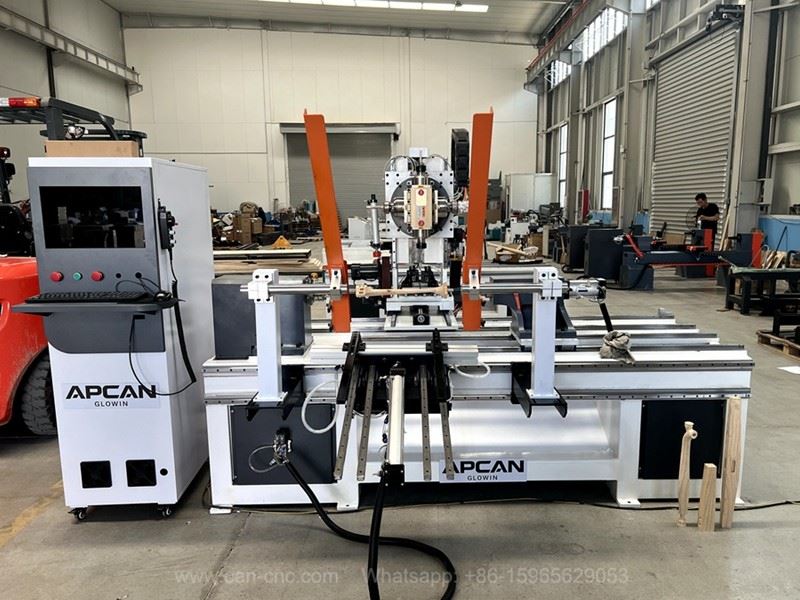

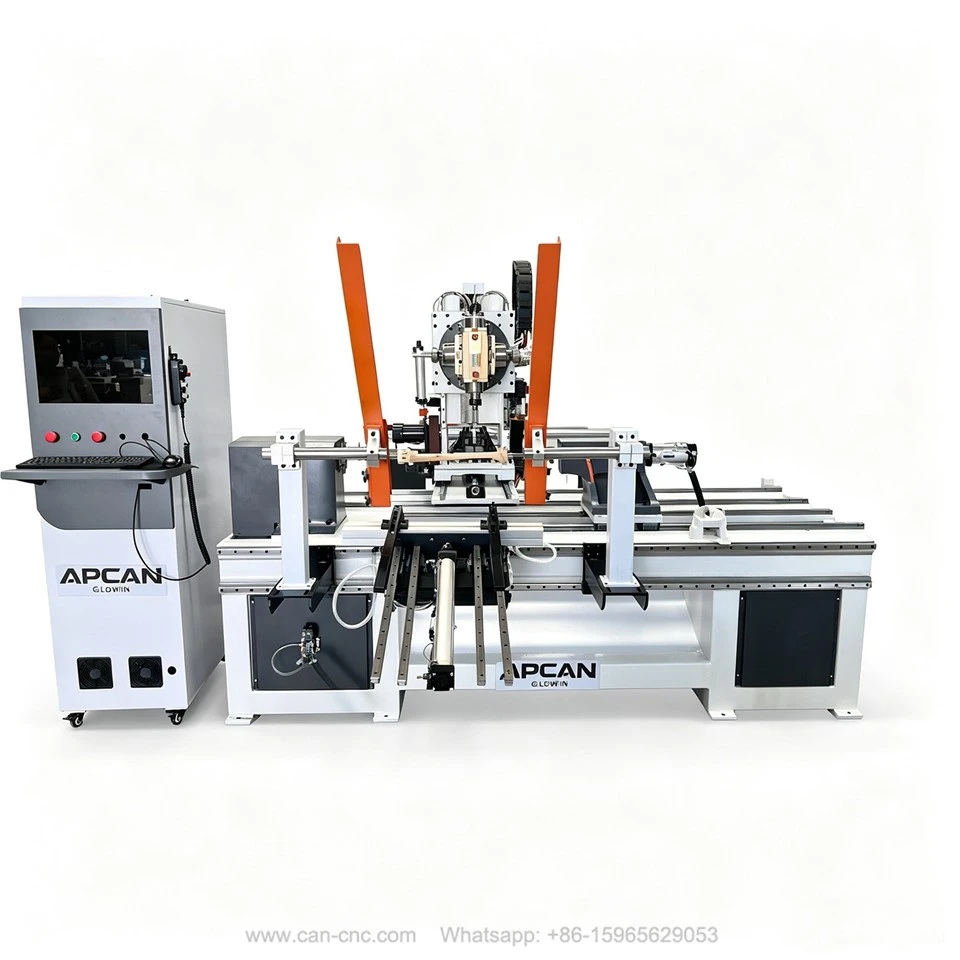

5 एक्सिस सीएनसी लकड़ी खराद

अपेक्सटेक फाइव-टर्निंग और मिलिंग के लिए एक्सिस सीएनसी वुडवर्किंग लेथ

सरल विवरण:

यह APCAN-1220-7T-5-एक्सिस वुड टर्निंग और मिलिंग लेथ एक उच्च-स्तरीय एकीकृत वुडवर्किंग मशीन है जो टर्निंग, मिलिंग, ड्रिलिंग, ग्रूविंग, खोखली नक्काशी और 3डी प्रोफाइलिंग कार्यों को जोड़ती है। वास्तविक 5-अक्ष लिंकेज और आरटीसीपी टूल टिप निम्नलिखित तकनीक से सुसज्जित, यह पारंपरिक 3-अक्ष और 4-अक्ष लकड़ी के खराद की सीमा को तोड़ता है जो केवल सममित रोटरी भागों को संसाधित कर सकता है।

मशीन तनाव राहत उपचार के साथ इंटीग्रल कास्ट आयरन बेड को अपनाती है, जिसमें उच्च कठोरता, झटका प्रतिरोध और दीर्घकालिक स्थिर परिशुद्धता शामिल है। ±90 डिग्री बी{{3}अक्ष स्विंग कोण और 360 डिग्री अनंत घूर्णन ए{5}अक्ष के साथ, यह मल्टी{6}कोण डेड{{7}कोण{8}मुक्त मशीनिंग का एहसास कराता है।

सभी जटिल प्रक्रियाओं को पूरा किया जा सकता हैएक बार क्लैंपिंग, बार-बार होने वाली स्थिति संबंधी त्रुटियों को प्रभावी ढंग से समाप्त करना और तैयार उत्पाद की सतह की चिकनाई और स्थिरता में सुधार करना।

इसका उपयोग व्यापक रूप से उच्च-स्तरीय ठोस लकड़ी के फ़र्निचर भागों, जैसे कि Y--कुर्सी आर्मरेस्ट, अनियमित घुमावदार कुर्सी पैर, मुड़े हुए टेबल पैर और असममित घुमावदार लकड़ी के घटकों के प्रसंस्करण के लिए किया जाता है। यह सीढ़ियों के गुच्छों, विला की पूरी लकड़ी की सजावट के घटकों, संगीत वाद्ययंत्र के सामान और उच्च श्रेणी के लकड़ी के शिल्पों पर भी पूरी तरह से फिट बैठता है।

समर्पित पोस्ट प्रसंस्करण फ़ाइलों के साथ मुख्यधारा 3डी प्रोग्रामिंग सॉफ्टवेयर के साथ संगत, मशीन विभिन्न जटिल 3डी घुमावदार लकड़ी के हिस्सों की अनुकूलित प्रसंस्करण का समर्थन करती है। उत्पाद ग्रेड और लाभ मार्जिन में सुधार के लिए यह उच्च श्रेणी के कस्टम वुडवर्किंग कारखानों और विदेशी व्यापार फर्नीचर निर्माताओं के लिए पसंदीदा उपकरण है।

मानक अक्ष विन्यास:

X/Y/Z रैखिक अक्ष + A-अक्ष वर्कपीस रोटेशन + B{{3}अक्ष स्पिंडल झुकाव; आरटीसीपी (रोटेशन टूल सेंटर पॉइंट) कार्यक्षमता के साथ 5{6}}अक्ष एक साथ नियंत्रण का समर्थन करता है। वर्कपीस को एक ही सेटअप में दोनों सिरों पर क्लैंप किया गया है {{7}बार-बार फ़्लिपिंग या रीपोज़िशनिंग की आवश्यकता को समाप्त करते हुए-रोटरी टर्निंग और जटिल 3 डी सतह मिलिंग के एक साथ निष्पादन को सक्षम करते हुए।



फ़ैक्टरी पूर्व - फ़ैक्टरी मूल्य और कस्टम समाधान पूछें



पैरामीटर:

अभी निःशुल्क पूछताछ प्राप्त करें

सीएनसी 5 एक्सिस लकड़ी खराद की विशेषताएं विवरण:

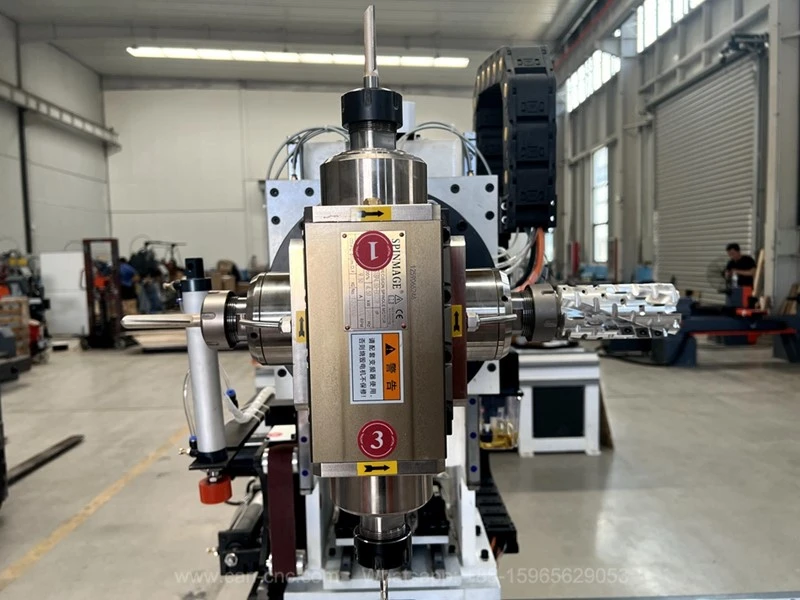

कस्टम {{0}चार हेड इलेक्ट्रिक स्पिंडल विकसित किए गए:

1. यह एक एकीकृत एक टुकड़ा संरचना को अपनाता है और कुशल गर्मी अपव्यय के लिए संपीड़ित हवा का उपयोग करता है। पारंपरिक एयर कूल्ड स्पिंडल की तुलना में, यह काफी बेहतर कूलिंग प्रदर्शन प्रदान करता है और उच्च गति के निरंतर संचालन के दौरान तापमान वृद्धि को प्रभावी ढंग से दबा देता है।
2. स्पिंडल 18,000 आरपीएम की अधिकतम गति का समर्थन करता है और एक ईआर40 टूल होल्डर से सुसज्जित है, जो चार अलग-अलग टूल को एक साथ स्थापित करने की अनुमति देता है।
3. प्रसंस्करण के दौरान, इकाई स्वचालित टूल रोटेशन और प्रोग्राम संचालित टूल स्विचिंग को सक्षम करती है। ±90 डिग्री झुकाव समायोजन क्षमता के साथ, यह आसानी से जटिल मशीनिंग प्रक्रियाओं को पूरा करता है, जिसमें झुकी हुई और ऊर्ध्वाधर ड्रिलिंग, ग्रूविंग और लकड़ी के वर्कपीस पर 3डी नक्काशी शामिल है।

>

अभी संपर्क करें

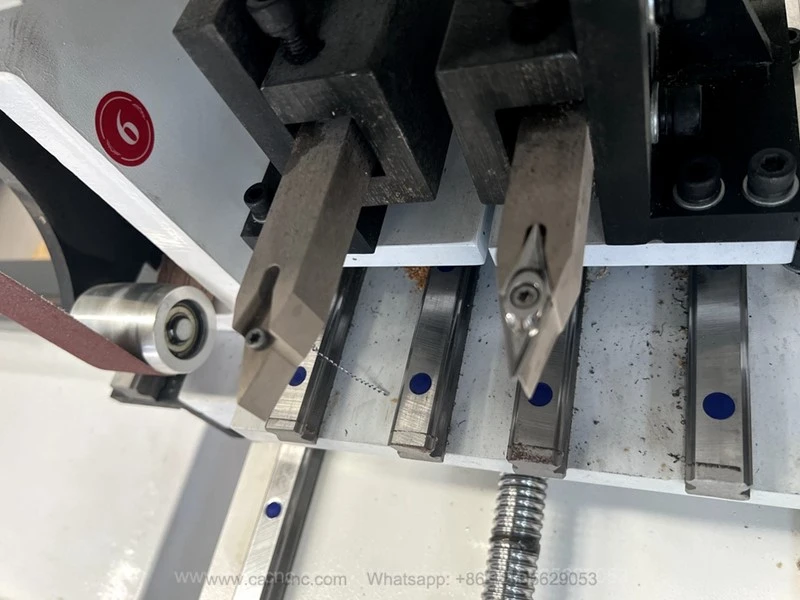

टर्निंग उपकरण:

1. मशीन को टर्निंग टूल के लिए दो माउंटिंग स्टेशनों के साथ कॉन्फ़िगर किया गया है, जिसमें वायवीय सिलेंडर संचालित टूल स्विचिंग नियंत्रण है।
2. ये दोनों स्टेशन कई कार्यात्मक कटरों की स्थापना का समर्थन करते हैं, जिनमें V{0}}आकार के टर्निंग टूल, U{1}आकार के टर्निंग टूल, O{2}आकार के टर्निंग टूल और पार्टिंग{3}ऑफ टूल शामिल हैं।
3. स्वचालित टूल स्वैपिंग को ऑपरेशन के दौरान वर्कपीस मशीनिंग मांगों के अनुसार निष्पादित किया जा सकता है, जो विविध टर्निंग उत्पादन आवश्यकताओं को पूरी तरह से संतुष्ट करता है।

>

अभी संपर्क करें



सैंडिंग डिवाइस:

1. मशीन 1100W ब्रशलेस सर्वो मोटर द्वारा संचालित उच्च प्रदर्शन बेल्ट सैंडिंग यूनिट से सुसज्जित है, जो विभिन्न पॉलिशिंग मांगों को समायोजित करने के लिए 6,000 आर/मिनट तक की समायोज्य घूर्णन गति प्रदान करती है।
2. वैकल्पिक सहायक उपकरण में पॉलिशिंग ग्राइंडिंग व्हील और रिसीप्रोकेटिंग सैंडिंग असेंबली शामिल हैं, जिसमें विभिन्न वर्कपीस प्रसंस्करण आवश्यकताओं के अनुरूप चयन के लिए विविध सैंडपेपर ग्रिट उपलब्ध हैं।

>

अभी संपर्क करें

स्थिर संरचना:

1. मशीन टूल बॉडी मोटी दीवार वाले स्टील पाइप से बनी है। परिमित तत्व विश्लेषण और डिज़ाइन के माध्यम से, तनाव समाप्त हो जाता है, जिससे एक कठोर और स्थिर प्रसंस्करण मंच मिलता है।
2. उच्च गति संचालन के तहत स्थिर प्रदर्शन की गारंटी के लिए Z {{0} अक्ष को पिनके 25 मिमी रैखिक गाइड रेल और मिलान रैखिक असर स्लाइडर्स के चार सेटों के साथ कॉन्फ़िगर किया गया है। सर्वो ड्राइव असेंबली के साथ मेल खाते हुए, कम चलने वाले शोर को बनाए रखते हुए अक्षीय चलती गति 60,000 मिमी/मिनट से अधिक हो सकती है।

>

अभी संपर्क करें



5-एक्सिस सीएनसी सिस्टम:

हमारे द्वारा स्वयं विकसित पांच {{1} अक्ष सीएनसी नियंत्रण प्रणाली को अपनाते हुए, यह आरटीसीपी उपकरण केंद्र बिंदु फ़ंक्शन के साथ एक साथ 5 {{4} अक्ष इंटरपोलेशन का समर्थन करता है। एक्स/वाई/जेड रैखिक अक्षों और ए/बी रोटरी अक्षों से बनी, मशीन एक एकल क्लैंपिंग के भीतर बहु-कोण झुकी हुई मशीनिंग को सक्षम बनाती है।

>

अभी संपर्क करें

शुद्ध 1500W बस-प्रकार एब्सोल्यूट सर्वो मोटर:

पूरी मशीन 1500W बस प्रकार के एब्सोल्यूट सर्वो मोटर्स द्वारा संचालित होती है। पारंपरिक पल्स प्रकार सर्वो मोटर्स की तुलना में, यह प्रणाली बेहतर परिचालन स्थिरता और मजबूत हस्तक्षेप विरोधी प्रदर्शन प्रदान करती है।

>

अभी संपर्क करें



स्वचालित फीडिंग प्रणाली:

यह मशीन भारी -ड्यूटी वायवीय चार{{1}बार लिंकेज फीडिंग संरचना को अपनाती है। मल्टी-सिलेंडर लिंकेज विभिन्न आकारों के वर्कपीस के अनुकूल समायोज्य ऑपरेटिंग मापदंडों के साथ, स्थिर और स्वचालित सामग्री फीडिंग का एहसास कराता है। सरल और सुविधाजनक सेटअप की विशेषता के साथ, सिस्टम पूरे उत्पादन के दौरान अत्यधिक स्थिर और विश्वसनीय फीडिंग ऑपरेशन सुनिश्चित करता है।

>

अभी संपर्क करें

स्वचालित उपकरण संरेखण उपकरण:

मशीन एक सक्रिय पूरी तरह से स्वचालित उपकरण संरेखण उपकरण से सुसज्जित है, जो एक साथ कई उपकरणों को संरेखित कर सकती है और स्वचालित रूप से कई उपकरणों को संरेखित कर सकती है, जिससे उपकरण संरेखण में श्रमिकों का समय बचता है।

>

अभी संपर्क करें



उच्च-शक्ति खींचें चेन:

मशीन भारी शुल्क, प्रभाव प्रतिरोधी केबल ड्रैग चेन से सुसज्जित है। उत्कृष्ट संरचनात्मक कठोरता के साथ, ये ड्रैग चेन आंतरिक केबलों को प्रभावी ढंग से ढालती हैं। वे निरंतर मशीनिंग गतिविधियों के दौरान लंबे समय तक घर्षण, तन्य बल और धूल के प्रवेश के परिणामस्वरूप होने वाले केबल फ्रैक्चर को रोकते हैं।

>

अभी संपर्क करें

विद्युत समयबद्ध स्नेहन प्रणाली:

मशीन पूरी तरह से स्वचालित इलेक्ट्रिक टाइम स्नेहन इकाई से सुसज्जित है। ऑपरेटरों को वास्तविक कार्य आवृत्तियों के अनुसार स्नेहन चक्रों को अनुकूलित करने की अनुमति है। सिस्टम स्वचालित रूप से पूरे ट्रांसमिशन ढांचे को नियमित, निश्चित मात्रा और सटीक तेल की आपूर्ति प्रदान करता है, जिससे असामयिक मैन्युअल स्नेहन के कारण होने वाली विफलताओं और घर्षण की समस्याएं समाप्त हो जाती हैं।

>

अभी संपर्क करें

मुख्य लाभ:



1. वास्तविक 5-अक्ष लिंकेज + आरटीसीपी फ़ंक्शन, मनमाना स्थान घुमावदार सतह मशीनिंग का समर्थन करता है;

2. एक बार क्लैंपिंग और पूरी प्रक्रिया बनाने से श्रम की बचत होती है और दक्षता में सुधार होता है;

3. एकीकृत कच्चा लोहा बिस्तर, स्थिर संचालन और उच्च मशीनिंग सटीकता;

4. असममित और मुड़े हुए विशेष {{0}आकार के लकड़ी के हिस्सों में सक्षम जिन्हें 4-अक्ष मशीनें संसाधित नहीं कर सकतींआईडीई अनुकूलता, सभी प्रकार की कठोर और नरम ठोस लकड़ी सामग्री के लिए उपयुक्त।

01



वास्तविक 5-एक्सिस लिंकेज+आरटीसीपी फ़ंक्शन

02



एक बार क्लैम्पिंग+ पूरी तरह बनाने की प्रक्रिया

03



स्थिर संचालन+उच्च मशीनिंग सटीकता

04



असममित + मुड़ी हुई विशेष -आकार की लकड़ी में सक्षम

फ़ैक्टरी पूर्व - फ़ैक्टरी मूल्य और कस्टम समाधान पूछें

5{{1}एक्सिस सीएनसी वुड टर्न{{4}मिल कंपोजिट लेथ टर्निंग, 5{7}एक्सिस मिलिंग, ड्रिलिंग, ग्रूविंग और नक्काशी को एकीकृत करता है। रोटरी सतह मशीनिंग और मल्टी{9}एंगल 3डी प्रोफाइलिंग को पूरा करने के लिए वर्कपीस को केंद्रों के बीच एक बार क्लैंप किया जाता है। यह असममित घुमावदार लकड़ी के हिस्सों जैसे कि वाई-चेयर आर्मरेस्ट, अनियमित कुर्सी पैर और मुड़े हुए नए पोस्ट पर उत्कृष्टता प्राप्त करता है। उच्च गुणवत्ता वाले ठोस लकड़ी के फर्नीचर, सीढ़ी बालस्टर और लकड़ी के शिल्प स्वचालित उत्पादन में व्यापक रूप से उपयोग किया जाता है।













1. ठोस लकड़ी का फ़र्निचर: घुमावदार कुर्सी के पैर, Y-कुर्सी के आर्मरेस्ट, मुड़े हुए कॉलम, सोफ़ा आर्मरेस्ट, शास्त्रीय नक्काशीदार फ़र्निचर के पैर।
2. सीढ़ी और पूरी लकड़ी की घर की सजावट: विला अनुकूलन के लिए मुड़ी हुई सीढ़ी के गुच्छे, न्यूएल पोस्ट, घुमावदार सजावटी घटक।
3. लकड़ी के शिल्प और संगीत वाद्ययंत्र के हिस्से: लकड़ी के फूलदान, कला आभूषण, उच्च श्रेणी के लकड़ी के हैंडल, वाद्ययंत्र सहायक उपकरण।
4. लकड़ी के दरवाजे और वास्तुशिल्प सजावटी मोल्डिंग: नक्काशीदार कॉर्बल्स, मुड़े हुए सजावटी खंभे, विशेष आकार के गेट हेड घटक।
5. आउटडोर और स्वास्थ्य देखभाल के लिए ठोस लकड़ी के फर्नीचर: अवकाश कुर्सियों के लिए घुमावदार समर्थन भाग।

फ़ैक्टरी पूर्व - फ़ैक्टरी मूल्य और कस्टम समाधान पूछें

हमारे मामले



केस 1



विदेशी वुडवर्क ओईएम फैक्ट्री (जियांग्सू, चीन, मध्य पूर्व और दक्षिण पूर्व एशिया को निर्यात)

उत्पादों: यूरोपीय शास्त्रीय फर्नीचर पैर, विला के लिए सजावटी राजधानियाँ पूरी लकड़ी की सजावट, नक्काशीदार गेट घटक।

मूल परेशानियाँ: अधिकांश विदेशी रेखाचित्रों में असममित 3डी प्रोफाइल होते हैं जिन्हें सामान्य घरेलू उपकरणों द्वारा मशीनीकृत नहीं किया जा सकता है। कारखाने को कम लाभ मार्जिन के साथ प्रसंस्करण को आउटसोर्स करना पड़ा।

वास्तविक लाभ: मिलान पूर्ण पोस्ट-यूजी और जेडीपेंट के लिए प्रसंस्करण फ़ाइलें विदेशी 3डी चित्रों के सीधे आयात का समर्थन करती हैं। ग्राहक के शिपमेंट से पहले निरीक्षण के लिए परीक्षण {3}कट वर्कपीस प्रदान किए जाते हैं। मशीन तीन मूल प्रसंस्करण उपकरणों को प्रतिस्थापित करती है, वर्कशॉप के फर्श की जगह को 50% तक कम करती है और दीर्घकालिक निर्यात ऑर्डर को स्थिर बनाए रखती है।

केस 2



विला प्रोजेक्ट्स के लिए उच्च श्रेणी की सीढ़ी निर्माता (गुआंग्डोंग, चीन)

उत्पादों: मुड़ी हुई सर्पिल सीढ़ी के गुच्छे, नक्काशीदार प्रारंभिक न्यूएल पोस्ट, घुमावदार रेलिंग कनेक्टर।

मूल परेशानियाँ: सर्पिल मुड़ प्रोफाइल मैनुअल ट्रिमिंग पर निर्भर,जिसके परिणामस्वरूप उत्तीर्ण दर 70% से कम हो गई। बड़े पैमाने पर मानकीकृत उत्पादन असंभव था, जिसके परिणामस्वरूप सजावट परियोजनाओं के लिए लंबे वितरण चक्र का सामना करना पड़ा।

वास्तविक लाभ: 5-अक्ष लिंकेज प्रणाली सटीक रूप से 3डी रेखाचित्रों को पुन: प्रस्तुत करती है और 0.02 मिमी के भीतर नियंत्रित आयामी सहिष्णुता के साथ एकीकृत सर्पिल बनावट बनाती है। उत्पाद की उपज 98% तक सुधरी है, सीढ़ी स्तंभों की उत्पादन लागत 35% कम हुई है, जिससे कई उच्च-स्तरीय विला और होटल सजावट परियोजनाओं के साथ स्थिर सहयोग का समर्थन हुआ है।

केस 3

लकड़ी शिल्प और संगीत सहायक फैक्टरी (झेजियांग, चीन)

उत्पादों: ठोस लकड़ी के फूलदान, मुड़े हुए लैंप पोस्ट, गिटार संरचनात्मक फिटिंग, उच्च श्रेणी के उपकरण लकड़ी के हैंडल।

मूल परेशानियाँ: खोखली नक्काशी और झुकी हुई छेद वाली मशीनिंग आसानी से पारंपरिक उपकरणों पर लकड़ी के छिलने और उपकरण के निशान का कारण बनती है;संगीत घटकों के लिए अत्यंत चिकनी सतह गुणवत्ता की आवश्यकता होती है।

वास्तविक लाभ: 18,000 आरपीएम चार हेड इलेक्ट्रिक स्पिंडल और आरटीसीपी फ़ंक्शन से सुसज्जित, मशीन दृश्यमान उपकरण संयुक्त लाइनों के बिना खोखलापन, झुकी हुई ड्रिलिंग और 3 डी नक्काशी को पूरा करती है। यह अखरोट, राख और अन्य दृढ़ लकड़ी के प्रसंस्करण के दौरान लकड़ी को जलने और फटने से बचाता है, जिससे तैयार उत्पाद आयातित शिल्प मानकों तक पहुंचते हैं और शिल्प ऑर्डर के अतिरिक्त मूल्य में काफी वृद्धि होती है।

केस 4



घरेलू ठोस लकड़ी फ़र्निचर निर्माता (शेडोंग, चीन)

उत्पादों: Y{0}कुर्सी के आर्मरेस्ट, अनियमित बाघ के आकार के पैर, मुड़े हुए टेबल कॉलम, गोल कुर्सियों के लिए घुमावदार घटक{{2}पीछे की कुर्सीमूल

मुश्किलें: कारखाने ने पहले अलग-अलग 4-अक्ष खराद और मिलिंग मशीनें अपनाई थीं। बार-बार क्लैम्पिंग के कारण असेंबली में स्पष्ट अंतराल आ गया। टेबल लेग्स के एक सेट के लिए टर्निंग, साइड मिलिंग और ड्रिलिंग सहित तीन अलग-अलग प्रक्रियाओं की आवश्यकता होती है, जिसमें दैनिक आउटपुट केवल 8 सेट होता हैकार्यकर्ता. भारी मैन्युअल पॉलिशिंग ने उच्च अंत वाले विदेशी ऑर्डरों की स्वीकृति को प्रतिबंधित कर दिया।

लागू मशीन: 1500 मिमी कार्य लंबाई 5 {{2} अक्ष टर्न-मिल खराद वैकल्पिक स्वचालित सैंडिंग मॉड्यूल के साथ

वास्तविक लाभ: सभी मशीनिंग प्रक्रियाएं एक क्लैंपिंग के भीतर समाप्त हो जाती हैं। एकल वर्कपीस के लिए प्रसंस्करण समय 22 मिनट से घटाकर 7 मिनट कर दिया गया है, और दैनिक आउटपुट 28 सेट तक बढ़ गया है। लगातार आयामी सटीकता और बेहतर सतह फिनिश निर्यात मानकों को पूरा करती है। फैक्ट्री उत्पाद लाभ में 40% की वृद्धि के साथ नॉर्डिक फर्नीचर खरीदारों के साथ सफलतापूर्वक सहयोग करती है, इस बीच दो पॉलिशिंग श्रमिकों के लिए श्रम लागत में कटौती करती है।

नि:शुल्क 5-अक्ष पोस्ट-प्रोसेसिंग फ़ाइलें और नमूना कटिंग परीक्षण प्राप्त करें



अनुकूलित मशीन कोटेशन के लिए ड्राइंग भेजें

4-एक्सिस बनाम . 5-एक्सिस वुडवर्किंग लेथ्स की तुलना:

अनुकूलित मशीन कोटेशन के लिए ड्राइंग भेजें

अक्सर पूछे जाने वाले प्रश्न



01.क्या यह वास्तविक 5-अक्ष लिंकेज मशीन है या केवल 5-अक्ष पोजीशनिंग है?

हमारा खराद आरटीसीपी उपकरण केंद्र बिंदु नियंत्रण फ़ंक्शन के साथ वास्तविक 5 {{2} अक्ष लिंकेज नियंत्रण से सुसज्जित है। बी {{4} अक्ष (±90 डिग्री स्विंग) और ए {{7} अक्ष (360 डिग्री निरंतर रोटेशन) मशीन ट्विस्टेड प्रोफाइल, अंडरकट सतहों और झुकी हुई खोखली संरचनाओं के साथ समकालिक रूप से काम करते हैं। बाजार में कुछ कम लागत वाले उपकरण जटिल घुमावदार सतहों के लिए वास्तविक लिंकेज मिलिंग के बजाय केवल निश्चित-बिंदु स्थिति का समर्थन करते हैं।

02.इस मशीन के साथ किस प्रकार की लकड़ी सामग्री संगत है? क्या यह दृढ़ लकड़ी को संसाधित कर सकता है?

यह ओक, राख, बीच, अखरोट, रबर की लकड़ी, एल्म और सबसे अधिक इस्तेमाल की जाने वाली ठोस लकड़ी के साथ अच्छी तरह से काम करता है। 18,000rpm उच्च गति वाला इलेक्ट्रिक स्पिंडल दृढ़ लकड़ी काटने के दौरान लकड़ी को जलने और धुंधले किनारों से बचाता है। उच्च घनत्व वाली दृढ़ लकड़ी का प्रसंस्करण करते समय आपको केवल फ़ीड दर को ठीक से कम करने की आवश्यकता है।

03.क्या प्रोग्रामिंग ऑपरेशन कठिन है? क्या आप मेल खाने वाली पोस्ट{{1}प्रसंस्करण फ़ाइलें प्रदान करते हैं?

मशीन JDPaint, Artcam, UG और SolidWorks सहित मुख्यधारा के प्रोग्रामिंग सॉफ़्टवेयर का समर्थन करती है। मशीन के साथ कस्टम 5{2}}अक्ष पोस्ट-प्रोसेसिंग फ़ाइलें निःशुल्क प्रदान की जाती हैं। हम ऑपरेशन मैनुअल और पेशेवर प्रशिक्षण प्रदान करते हैं; नए ऑपरेटर 3-5 कार्य दिवसों के भीतर बुनियादी प्रोग्रामिंग और संचालन में महारत हासिल कर सकते हैं।

04.क्या मैं मशीनिंग की लंबाई और वर्कपीस व्यास को अनुकूलित कर सकता हूँ?

मानक कार्य लंबाई 800 मिमी, 1200 मिमी और 1500 मिमी है, अधिकतम मोड़ व्यास φ220 मिमी से φ300 मिमी तक है। आपके वास्तविक वर्कपीस के अनुसार कस्टम लम्बे बेड और बड़े टर्निंग व्यास उपलब्ध हैं।

05.ग्राहकों को 4-अक्ष टर्न-मिल लेथ के बजाय 5-अक्ष वाला मॉडल कब चुनना चाहिए?

नियमित सममित गुच्छों, सीधे गोल पैरों और मानक रोटरी भागों के लिए एक 4{1}अक्ष खराद लागत प्रभावी है। यदि आप नियमित रूप से उच्च मार्जिन वाले उत्पाद जैसे कि वाई {{6} कुर्सी आर्मरेस्ट, मुड़े हुए पोस्ट, अनियमित घुमावदार पैर, विला लकड़ी के सजावटी हिस्से और संगीत वाद्ययंत्र फिटिंग का उत्पादन करते हैं, तो 5-अक्ष मशीन एक-क्लैंपिंग बनाने और उच्च उत्पाद वर्धित मूल्य के लिए आदर्श है।

06. कौन से हिस्से मानक के रूप में आते हैं, और कौन से वैकल्पिक अनुलग्नक उपलब्ध हैं?

मानक विन्यास: 4-हेड हाई{{3}स्पीड स्पिंडल, डुअल टर्निंग टूल स्टेशन, स्वचालित समयबद्ध स्नेहन प्रणाली, HIWIN रैखिक गाइड, बस एब्सोल्यूट सर्वो मोटर्स, ड्रैग चेन सुरक्षा और धूल हटाने वाला इंटरफ़ेस। वैकल्पिक भाग: स्वचालित सैंडिंग इकाई, वायवीय ऑटो-फीडर, टूल पत्रिका और केंद्रीकृत धूल कलेक्टर प्रणाली।

अनुकूलित मशीन कोटेशन के लिए ड्राइंग भेजें

हमें क्यों चुनें?





वुडवर्किंग अनुकूलित डिज़ाइन के साथ वास्तविक 5-अक्ष लिंकेज



बिक्री के बाद विश्वसनीय पूर्ण जीवन समर्थन



बहु-प्रक्रिया एकीकृत मशीनिंग

1. मानक आरटीसीपी फ़ंक्शन के साथ वास्तविक पूर्ण 5-अक्ष लिंकेज

हमारी मशीन मूल सिंटेक / वेइहोंग समर्पित 5 {{1}अक्ष नियंत्रण प्रणाली और मानक आरटीसीपी टूल टिप फॉलो अप फ़ंक्शन से सुसज्जित है। ±90 डिग्री स्विंगिंग बी {{6}अक्ष और 360 डिग्री घूर्णन ए{7}अक्ष वास्तविक समय तुल्यकालिक लिंकेज मशीनिंग का एहसास कराते हैं। कम लागत वाली छद्म 5{13}अक्ष मशीनों से भिन्न, जो केवल निश्चित{{14}बिंदु स्थिति का समर्थन करती हैं, हमारे उपकरण स्पष्ट उपकरण जोड़ चिह्नों के बिना मुड़े हुए गुच्छों, अंडरकट सुविधाओं, झुके हुए छिद्रों और जटिल स्थानिक घुमावदार सतहों को पूरी तरह से संभालते हैं। प्रत्यक्ष प्रोग्रामिंग ऑपरेशन के लिए कस्टम-मिलान वाली पोस्ट-प्रोसेसिंग फ़ाइलें निःशुल्क प्रदान की जाती हैं।

2. कठोर मशीन संरचना और ब्रांड{{1}स्थिर दीर्घकालिक परिशुद्धता के लिए ग्रेड कोर घटक

उच्च गति से काटने के दौरान कंपन को कमजोर करने और स्थायी संरचनात्मक विरूपण से बचने के लिए मशीन फ्रेम तनाव राहत एनीलिंग उपचार के साथ एकीकृत रूप से कच्चा लोहा अपनाता है। मानक कॉन्फ़िगरेशन में ताइवान HIWIN लीनियर गाइड रेल, 1500W बस {{3} टाइप एब्सोल्यूट सर्वो मोटर्स, भारी {{4} ड्यूटी ड्रैग चेन और स्वचालित समयबद्ध मात्रात्मक स्नेहन प्रणाली शामिल हैं। सभी प्रमुख गति घटक उत्कृष्ट घिसाव प्रतिरोध के साथ जाने-माने औद्योगिक ब्रांडों को अपनाते हैं, जिससे लंबी अवधि के बड़े पैमाने पर उत्पादन और कम विफलता दर के दौरान लगातार मशीनिंग सटीकता सुनिश्चित होती है।

3. इंटीग्रेटेड मल्टी-प्रोसेस मशीनिंग, संपूर्ण फॉर्मिंग के लिए सिंगल क्लैंपिंग

यह उपकरण टर्निंग, मल्टी एंगल मिलिंग, ड्रिलिंग, ग्रूविंग, खोखली नक्काशी को एकीकृत करता है। वैकल्पिक अनुलग्नक स्वचालित सैंडिंग और वायवीय स्वचालित फीडिंग को कवर करते हैं। सभी मशीनिंग प्रक्रियाएं दोहरे केंद्रों के साथ एक बार क्लैंपिंग के बाद पूरी हो जाती हैं। यह सामान्य लकड़ी के लेथ, मिलिंग मशीन और नक्काशी मशीनों सहित कई अलग-अलग मशीनों को प्रतिस्थापित करता है, जिससे फैक्ट्री की जगह, श्रम लागत और अर्ध-तैयार उत्पाद टर्नओवर की बचत होती है, और कुल उत्पादन क्षमता 60% से अधिक बढ़ जाती है।

4. ठोस लकड़ी प्रसंस्करण परिदृश्यों के लिए व्यावसायिक रूप से अनुकूलित

हम मानक धातु पांच{0}}अक्ष मशीनों की मरम्मत के बजाय लकड़ी के सीएनसी उपकरणों के अनुसंधान एवं विकास और उत्पादन पर ध्यान केंद्रित करते हैं। स्पिंडल कूलिंग सिस्टम, धूल हटाने का लेआउट और पावर मिलान को सामान्य लकड़ी प्रसंस्करण समस्याओं जैसे उच्च काटने के तापमान, लकड़ी की धूल और असमान काटने के प्रतिरोध को ध्यान में रखते हुए अनुकूलित किया गया है। 18,000rpm चार - हेड इलेक्ट्रिक स्पिंडल दृढ़ लकड़ी और सॉफ्टवुड को काटते समय लकड़ी को जलने और गड़गड़ाहट से बचाता है, जिससे बाद में मैन्युअल पॉलिशिंग कार्यभार काफी कम हो जाता है।

5. आपकी खरीद संबंधी चिंताओं को दूर करने के लिए पूर्ण बिक्री उपरांत सेवा

प्रत्येक मशीन एक साथ आपूर्ति किए गए तैयार वर्कपीस नमूनों के साथ डिलीवरी से पहले पूर्ण लोड टेस्ट रनिंग और सैंपल कटिंग निरीक्षण से गुजरती है।

पेशेवर इंजीनियर आपके कर्मचारियों को शीघ्रता से उत्पादन में उपकरण लगाने में मदद करने के लिए साइट पर इंस्टालेशन, कमीशनिंग और एक से लेकर दो ऑपरेशन और प्रोग्रामिंग प्रशिक्षण प्रदान करते हैं।

संपूर्ण मशीन के लिए एक -वर्ष की वारंटी, जिसमें मुख्य भाग (स्पिंडल, सर्वो मोटर्स, नियंत्रण प्रणाली) वारंटी के अंतर्गत आते हैं।

फ़ैक्टरी लागत पर मूल स्पेयर पार्ट्स की आजीवन आपूर्ति, साथ ही काम के घंटों के भीतर तेज़ दूरस्थ तकनीकी सहायता।

आपके वास्तविक उत्पादन वर्कपीस के अनुसार प्रसंस्करण लंबाई, स्ट्रोक और कार्यात्मक मॉड्यूल का गैर-{0}}मानक अनुकूलन समर्थित है।

नि:शुल्क 5-अक्ष पोस्ट-प्रोसेसिंग फ़ाइलें और नमूना कटिंग परीक्षण प्राप्त करें

अनुकूलित मशीन कोटेशन के लिए ड्राइंग भेजें
